  1. Árvore 2-3

    1. 1. ÁRVORE 2-3 Estrutura de Dados II Equipe: Augusto Teixeira Carlos Littbarski Jardel Rodrigues Victor Apuena Professor: Alandson Meireles

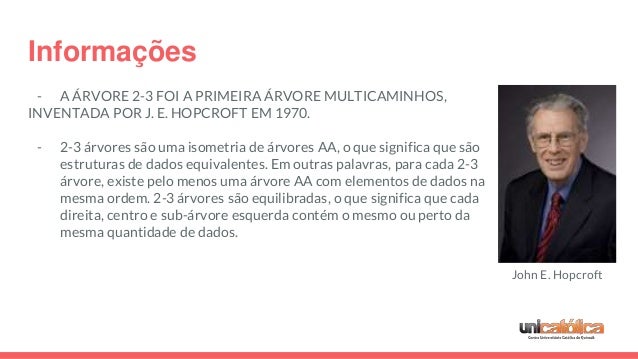

    2. 2. Informações - A ÁRVORE 2-3 FOI A PRIMEIRA ÁRVORE MULTICAMINHOS, INVENTADA POR J. E. HOPCROFT EM 1970. - 2-3 árvores são uma isometria de árvores AA, o que significa que são estruturas de dados equivalentes. Em outras palavras, para cada 2-3 árvore, existe pelo menos uma árvore AA com elementos de dados na mesma ordem. 2-3 árvores são equilibradas, o que significa que cada direita, centro e sub-árvore esquerda contém o mesmo ou perto da mesma quantidade de dados. John E. Hopcroft

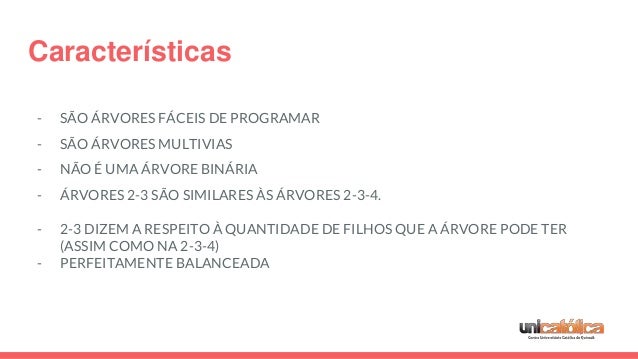

    3. 3. Características - SÃO ÁRVORES FÁCEIS DE PROGRAMAR - SÃO ÁRVORES MULTIVIAS - NÃO É UMA ÁRVORE BINÁRIA - ÁRVORES 2-3 SÃO SIMILARES ÀS ÁRVORES 2-3-4. - 2-3 DIZEM A RESPEITO À QUANTIDADE DE FILHOS QUE A ÁRVORE PODE TER (ASSIM COMO NA 2-3-4) - PERFEITAMENTE BALANCEADA

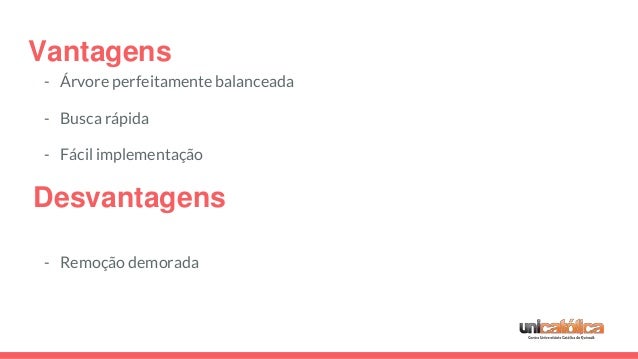

    4. 4. Vantagens - Árvore perfeitamente balanceada - Busca rápida - Fácil implementação - Remoção demorada Desvantagens
    5. 5. Propriedades - Cada nó contém uma, ou duas chaves; - Cada nó interno tem dois filhos se tem uma chave, ou três se tem duas chaves; - Todas as folhas estão no mesmo nível. - Todos os dados são ordenados NÓ COM 1 FILHO a a b P Q NÓ COM 2 FILHOS P Q R
    6. 6. Vamos brincar? *-*
    7. 7. INSERÇÃO

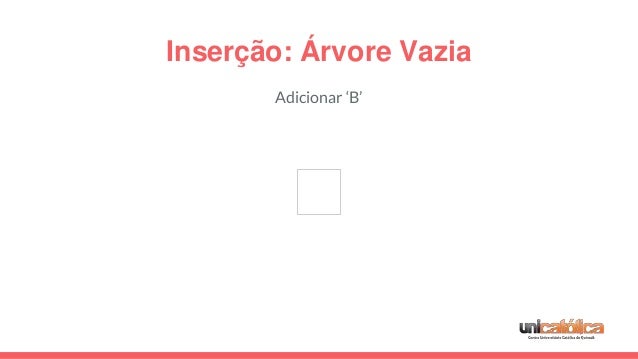

    8. 8. Inserção: Árvore Vazia Adicionar ‘B’
    9. 9. Inserção: Árvore Vazia b Se a Árvore estiver vazia: Criar um nó e adicionar o valor ao nó Regra #1

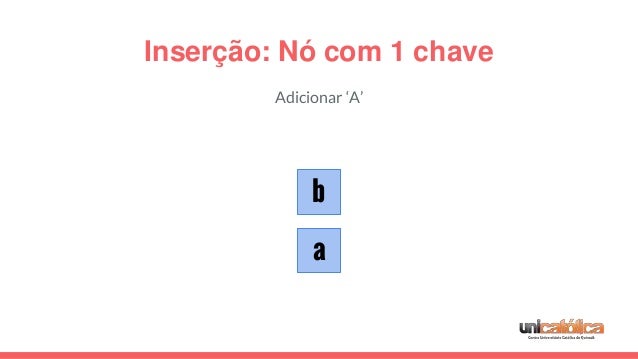

    10. 10. Inserção: Nó com 1 chave b Adicionar ‘A’ a

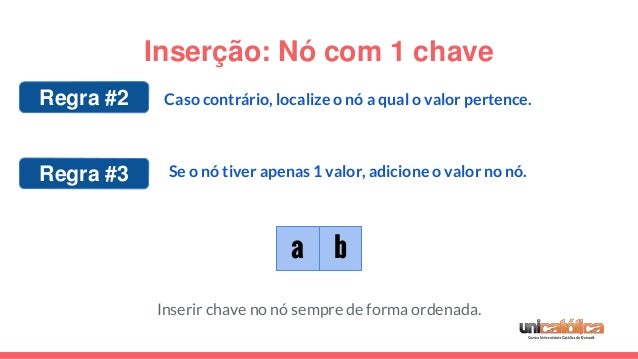

    11. 11. Inserção: Nó com 1 chave b Caso contrário, localize o nó a qual o valor pertence. Se o nó tiver apenas 1 valor, adicione o valor no nó. a Regra #2 Regra #3 Inserir chave no nó sempre de forma ordenada.

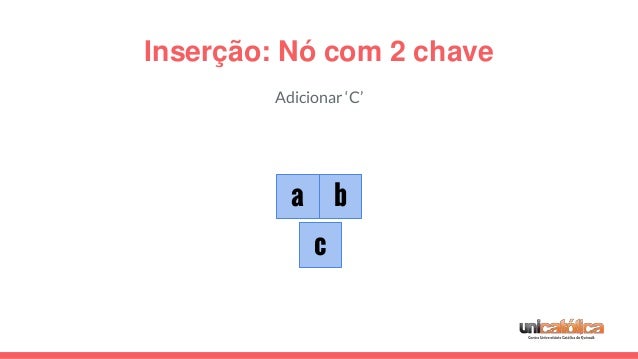

    12. 12. Inserção: Nó com 2 chave a b c Adicionar ‘C’
    13. 13. Inserção: Nó com 2 chaves c Se o nó da folha tiver mais de dois valores, divida o nó e promova a mediana dos três valores para o pai. a b Regra #4 Número de chaves estouradas Promover a mediana Quebrar o nó e fazer a ligação

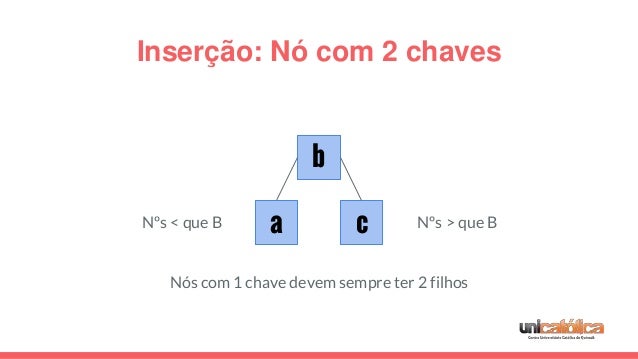

    14. 14. Inserção: Nó com 2 chaves ca b Nºs > que BNºs < que B Nós com 1 chave devem sempre ter 2 filhos

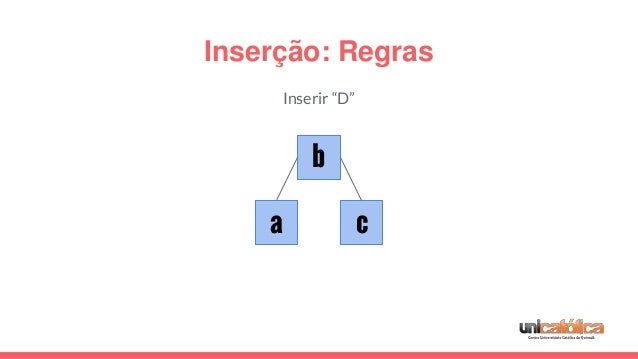

    15. 15. Inserção: Regras c Inserir “D” a b

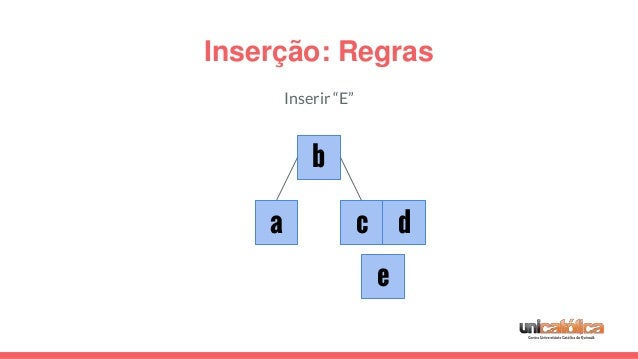

    16. 16. Inserção: Regras c Inserir “E” a b d e
    17. 17. Inserção: Regras ca b d e Se o nó da folha tiver mais de dois valores, divida o nó e promova a mediana dos três valores para o pai.Regra #4

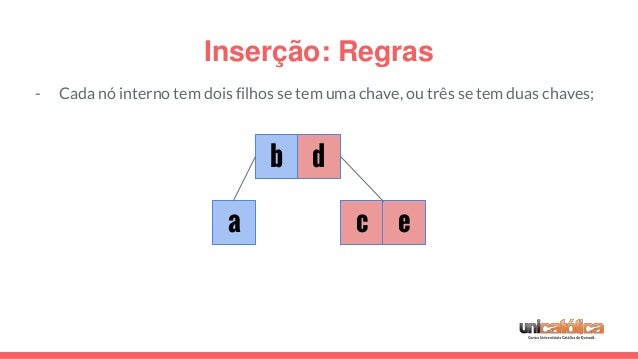

    18. 18. Inserção: Regras ca b d e - Cada nó interno tem dois filhos se tem uma chave, ou três se tem duas chaves;

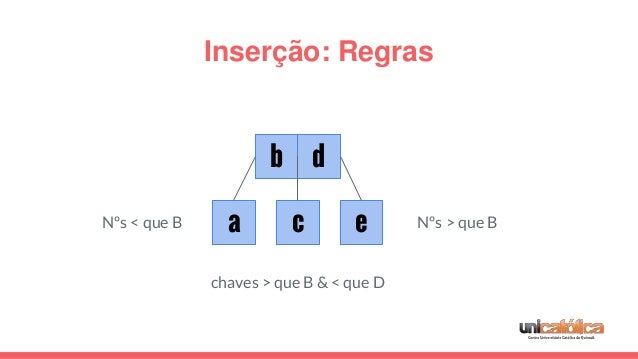

    19. 19. Inserção: Regras ca b d e Nºs > que BNºs < que B chaves > que B & < que D
    20. 20. Vamos ver se entendemos tudo?

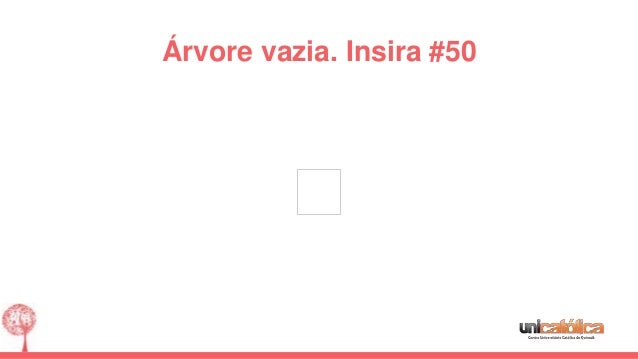

    21. 21. Árvore vazia. Insira #50
    22. 22. Insira #1 50

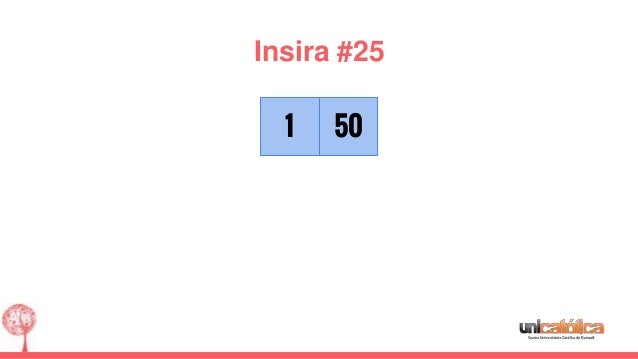

    23. 23. Insira #25 1 50

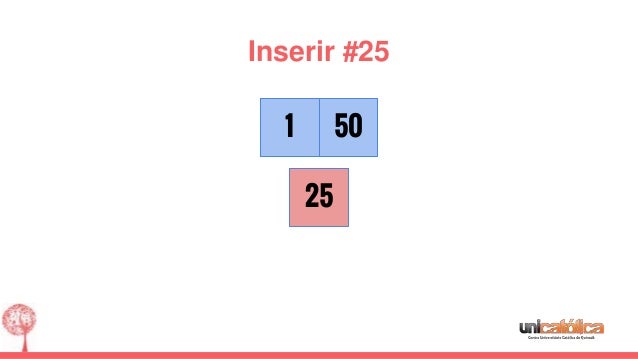

    24. 24. Inserir #25 1 50 25

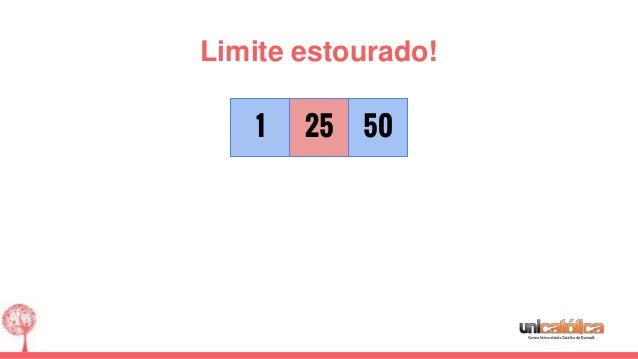

    25. 25. Limite estourado! 1 5025

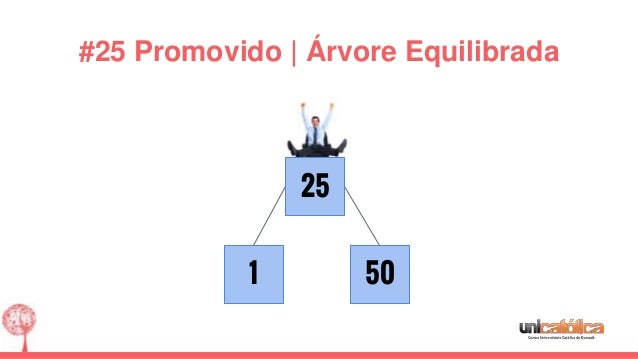

    26. 26. #25 Promovido | Árvore Equilibrada 1 50 25
    27. 27. Insira #35 1 50 25

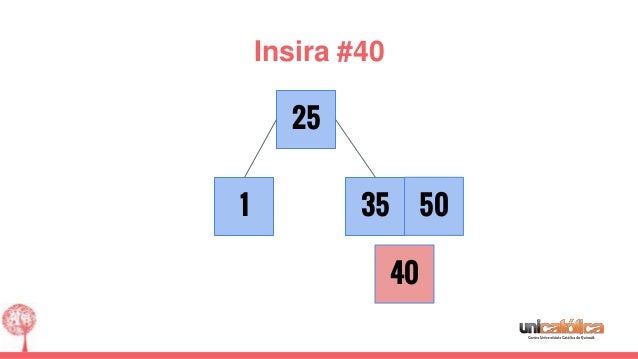

    28. 28. Insira #40 1 35 25 50 40

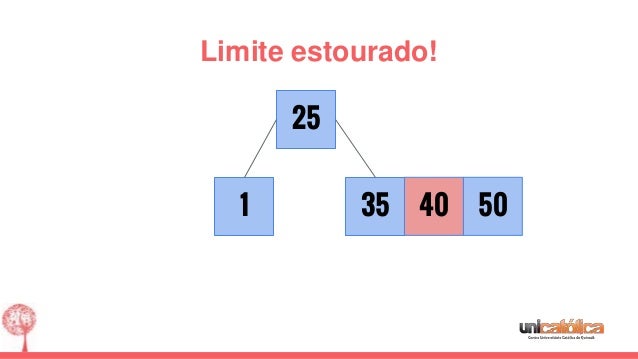

    29. 29. Limite estourado! 1 35 25 5040

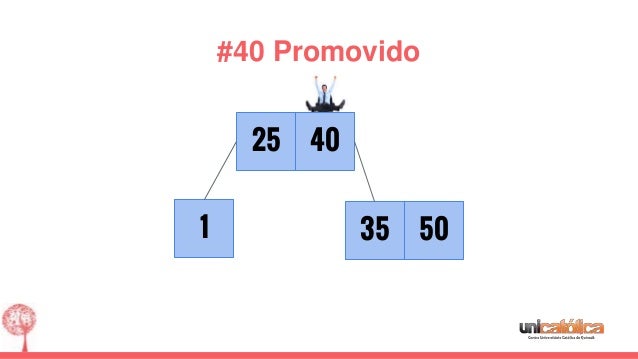

    30. 30. #40 Promovido 1 4025 5035
    31. 31. 1 4025 5035 Árvore equilibrada!
    32. 32. 1 4025 5035 Só que não!

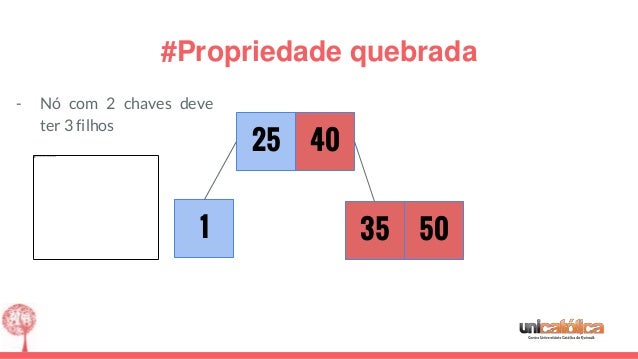

    33. 33. #Propriedade quebrada 1 4025 5035 - Nó com 2 chaves deve ter 3 filhos

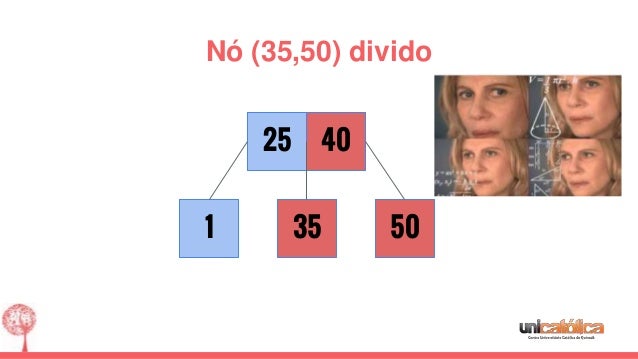

    34. 34. Nó (35,50) divido 1 4025 5035
    35. 35. Árvore equilibrada! Insira #15 1 4025 5035

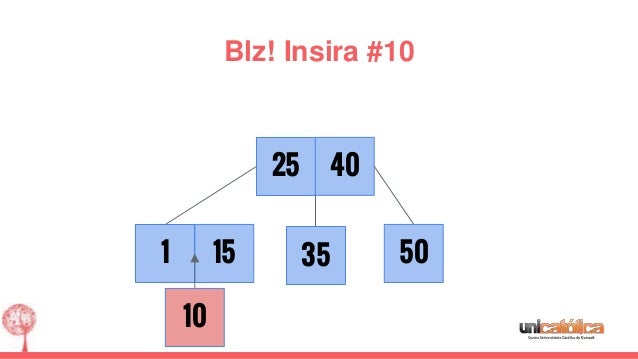

    36. 36. 1 35 25 50 40 Blz! Insira #10 15 10

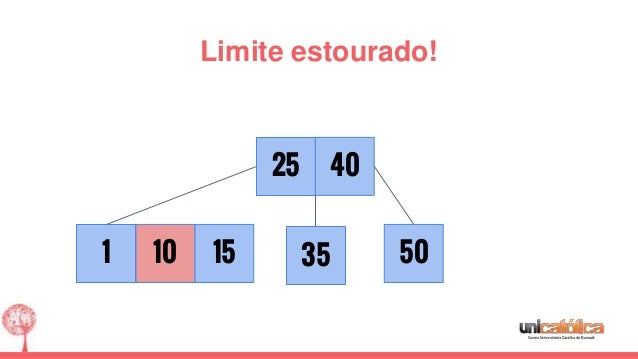

    37. 37. 1 35 25 50 40 Limite estourado! 1510

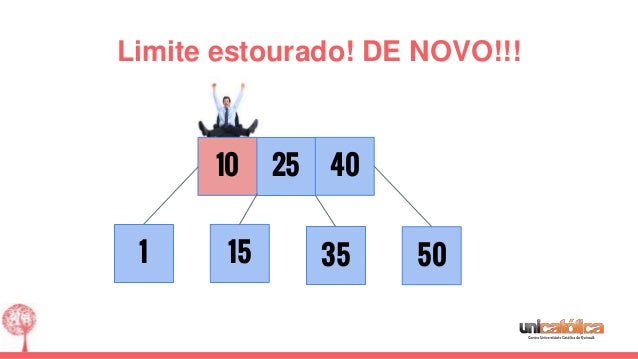

    38. 38. 1 35 25 50 40 Limite estourado! DE NOVO!!! 15 10

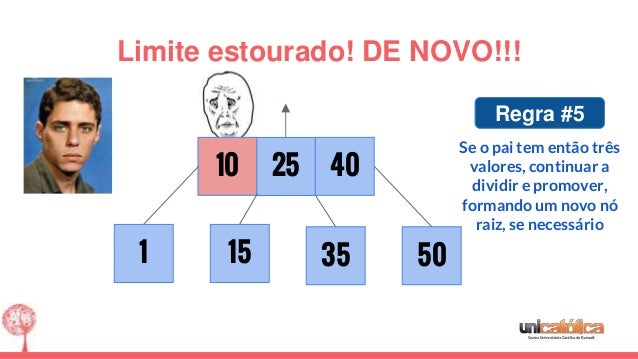

    39. 39. 25 40 Limite estourado! DE NOVO!!! 10 Se o pai tem então três valores, continuar a dividir e promover, formando um novo nó raiz, se necessário Regra #5 1 35 5015

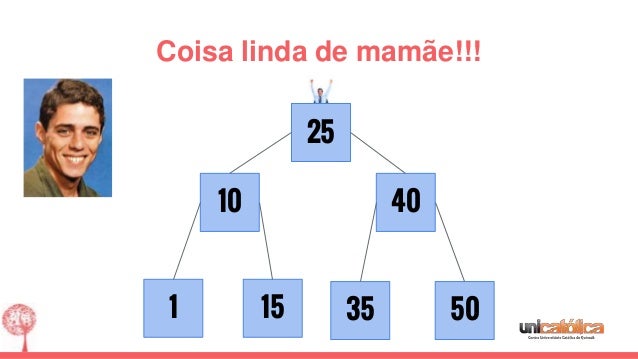

    40. 40. 25 40 Coisa linda de mamãe!!! 10 1 35 5015

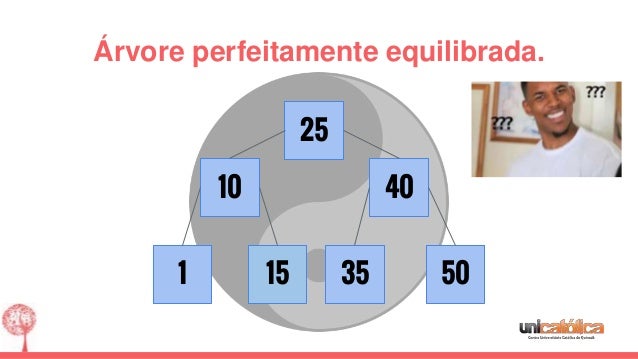

    41. 41. Árvore perfeitamente equilibrada. 1 35 25 50 40 15 10

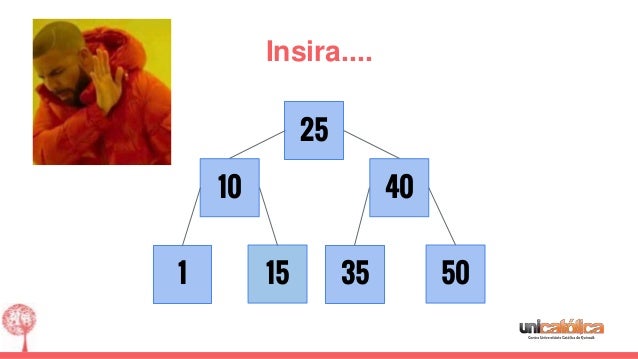

    42. 42. 1 35 25 50 40 Insira.... 15 10

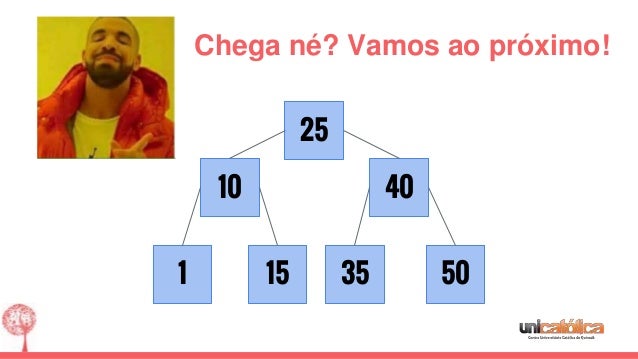

    43. 43. Chega né? Vamos ao próximo! 1 35 25 50 40 15 10
    44. 44. PESQUISA

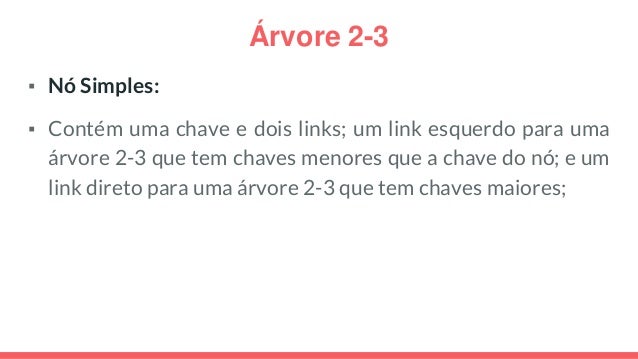

    45. 45. Árvore 2-3 ▪ Nó Simples: ▪ Contém uma chave e dois links; um link esquerdo para uma árvore 2-3 que tem chaves menores que a chave do nó; e um link direto para uma árvore 2-3 que tem chaves maiores;

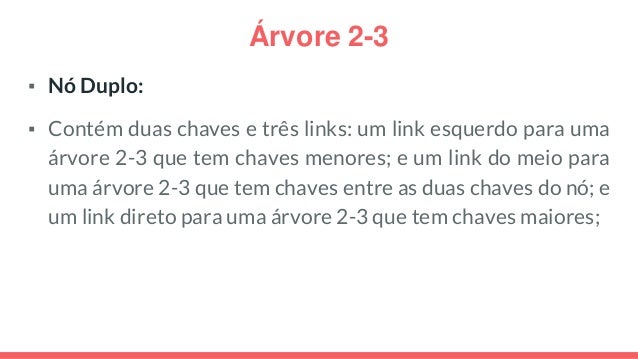

    46. 46. Árvore 2-3 ▪ Nó Duplo: ▪ Contém duas chaves e três links: um link esquerdo para uma árvore 2-3 que tem chaves menores; e um link do meio para uma árvore 2-3 que tem chaves entre as duas chaves do nó; e um link direto para uma árvore 2-3 que tem chaves maiores;

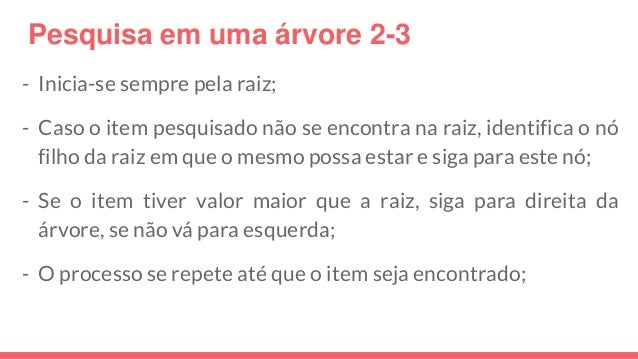

    47. 47. Pesquisa em uma árvore 2-3 - Inicia-se sempre pela raiz; - Caso o item pesquisado não se encontra na raiz, identifica o nó filho da raiz em que o mesmo possa estar e siga para este nó; - Se o item tiver valor maior que a raiz, siga para direita da árvore, se não vá para esquerda; - O processo se repete até que o item seja encontrado;

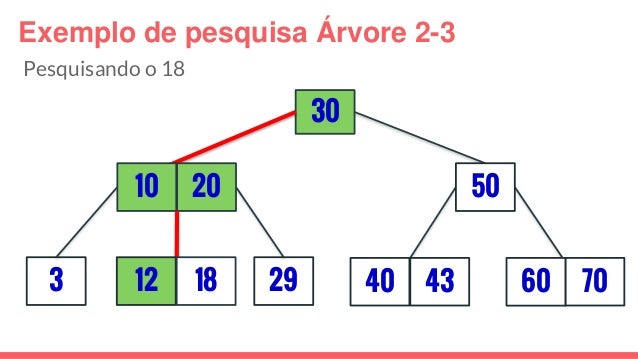

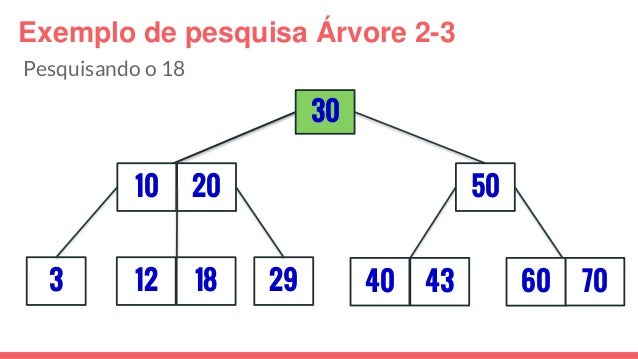

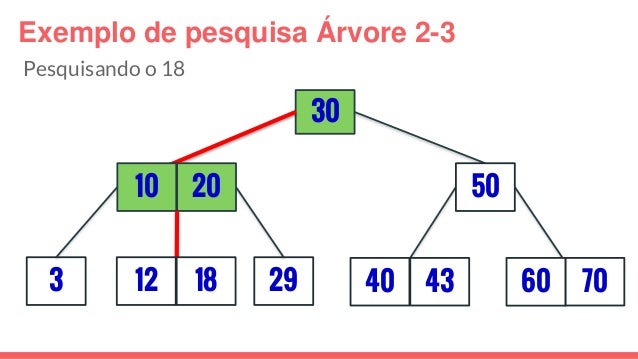

    48. 48. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18
    49. 49. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18

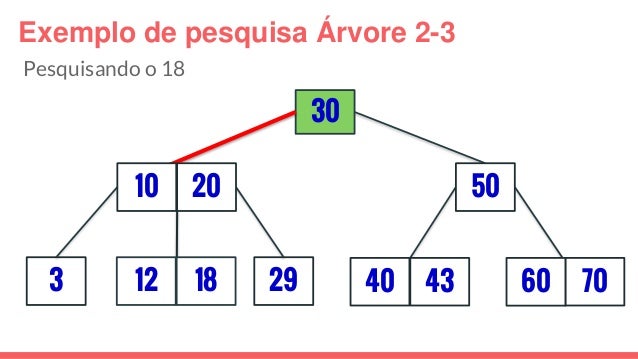

    50. 50. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18
    51. 51. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18
    52. 52. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18
    53. 53. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18
    54. 54. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18

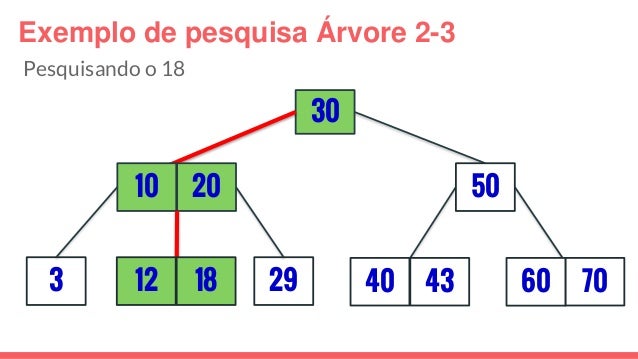

    55. 55. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18
    56. 56. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 18

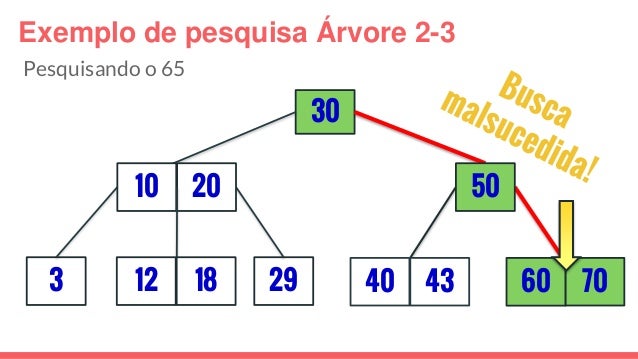

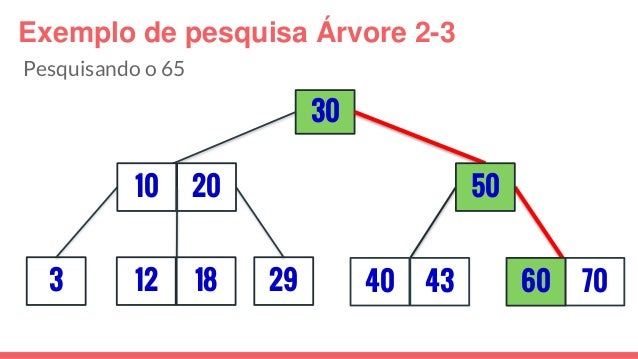

    57. 57. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 65
    58. 58. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 65
    59. 59. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 65
    60. 60. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 65

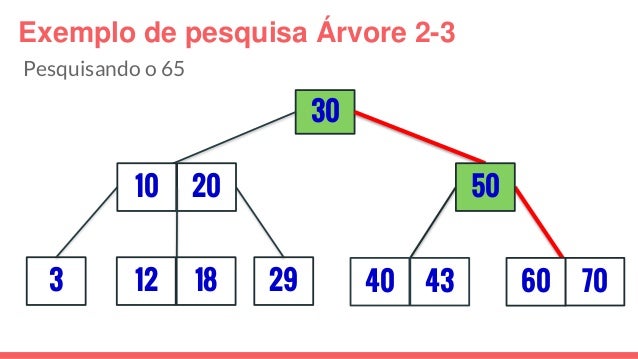

    61. 61. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 65
    62. 62. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 65
    63. 63. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 65
    64. 64. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 65

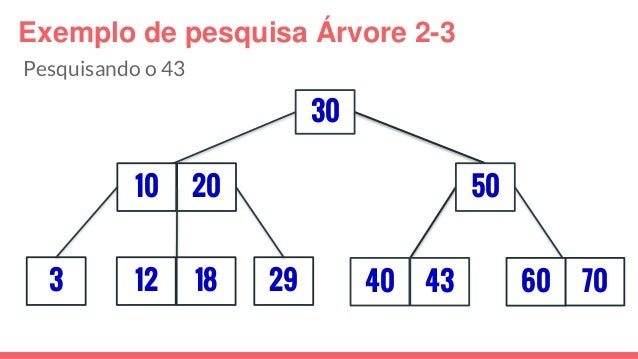

    65. 65. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 43
    66. 66. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 43
    67. 67. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 43
    68. 68. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 43

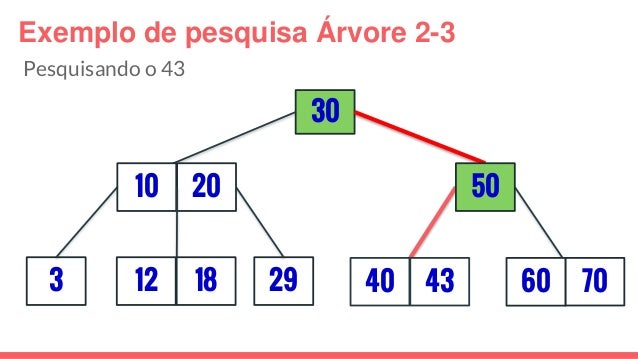

    69. 69. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 43
    70. 70. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 43

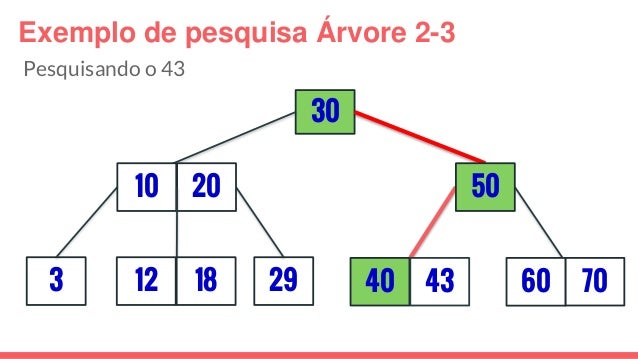

    71. 71. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 43

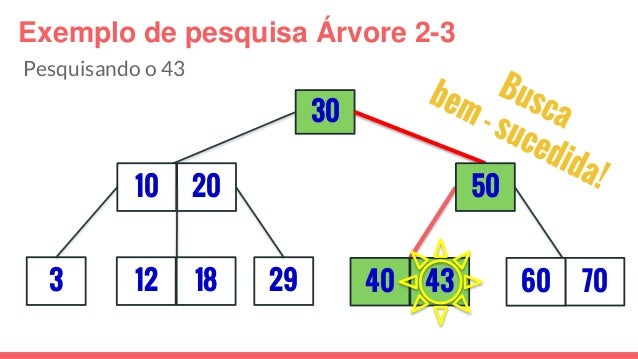

    72. 72. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 43

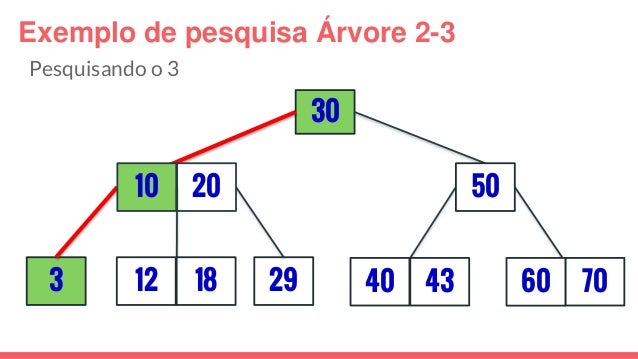

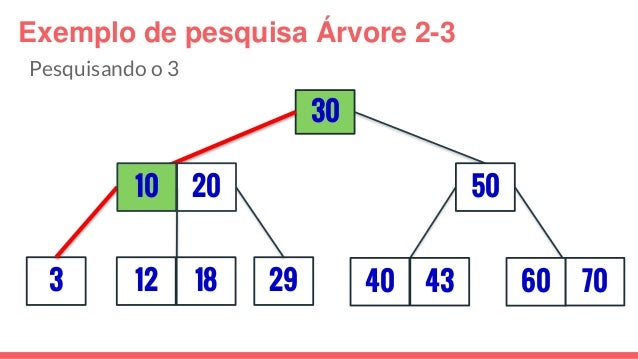

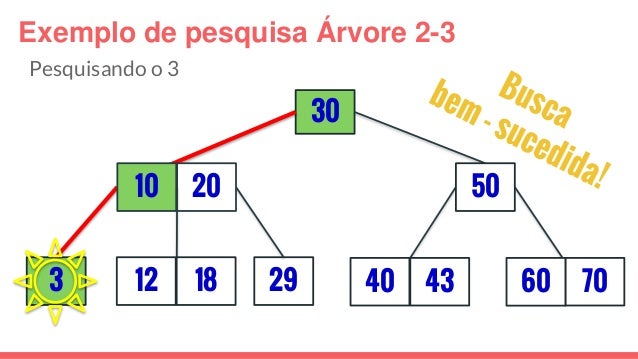

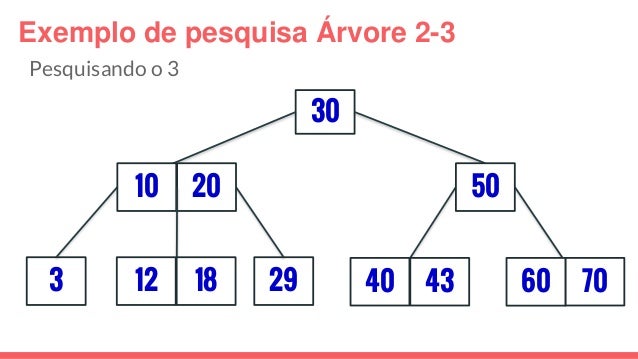

    73. 73. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 3

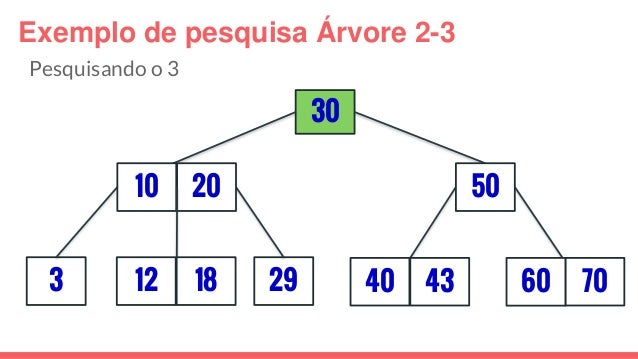

    74. 74. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 3

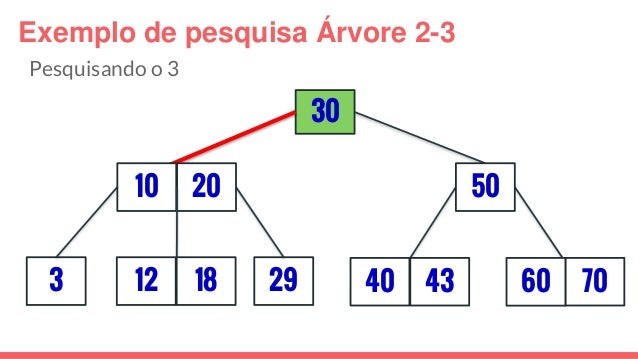

    75. 75. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 3
    76. 76. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 3
    77. 77. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 3
    78. 78. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 3
    79. 79. Exemplo de pesquisa Árvore 2-3 3 30 29 5010 20 12 18 40 43 7060 Pesquisando o 3
    80. 80. REMOÇÃO

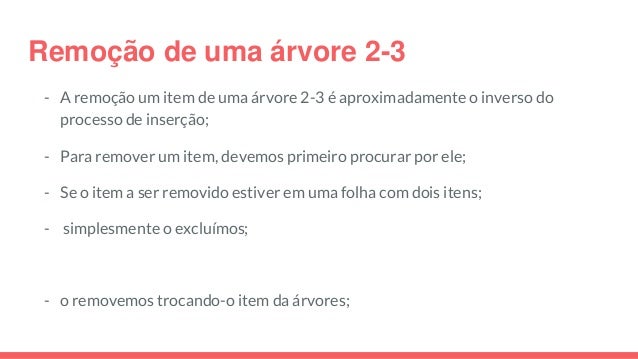

    81. 81. Remoção de uma árvore 2-3 - A remoção um item de uma árvore 2-3 é aproximadamente o inverso do processo de inserção; - Para remover um item, devemos primeiro procurar por ele; - Se o item a ser removido estiver em uma folha com dois itens; - simplesmente o excluímos; - o removemos trocando-o item da árvores;

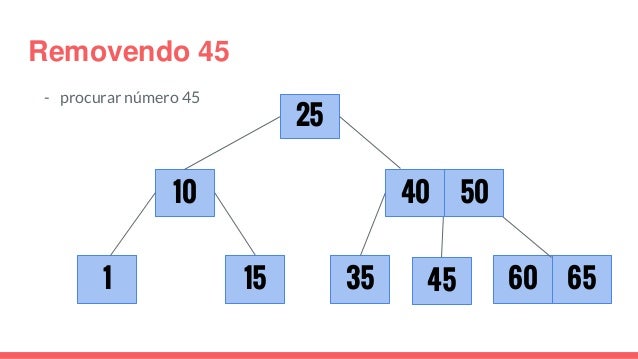

    82. 82. Removendo 45 - procurar número 45 1 35 25 60 10 6545 40 50 15

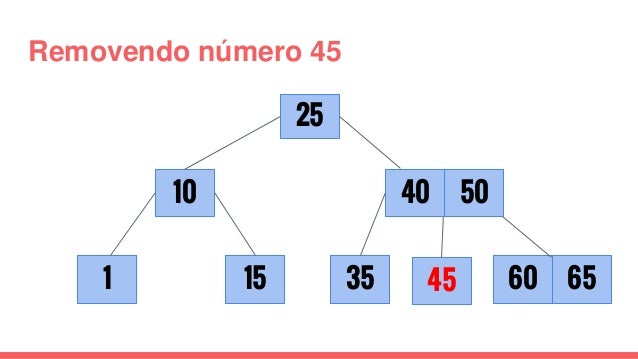

    83. 83. Removendo número 45 1 35 25 60 10 6545 40 50 15

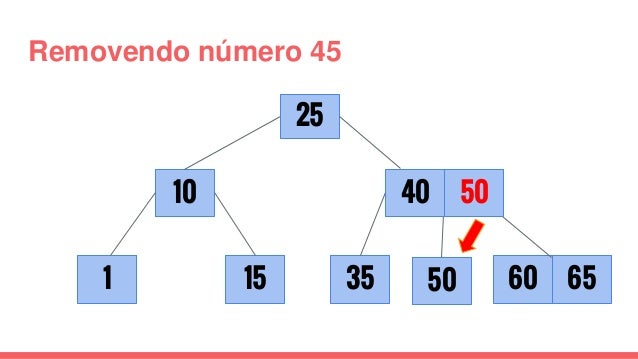

    84. 84. Removendo número 45 1 35 25 6015 10 6550 40 50

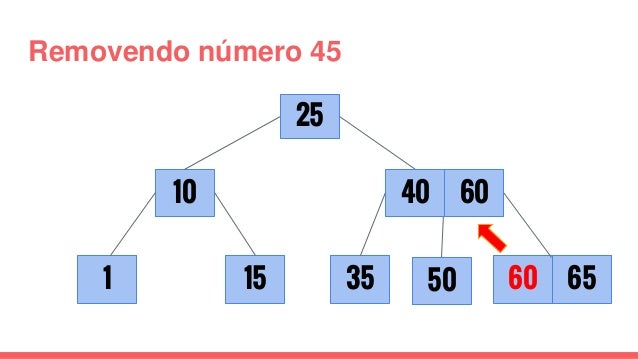

    85. 85. Removendo número 45 1 35 25 6015 10 6550 40 60

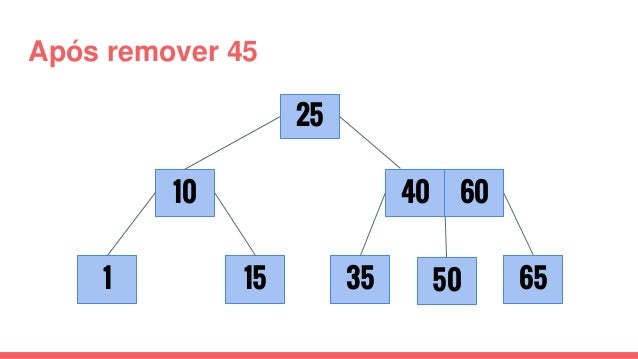

    86. 86. Após remover 45 1 35 25 15 10 6550 40 60
    87. 87. Removendo 40 - procurar número 40 1 35 25 15 10 6550 40 60

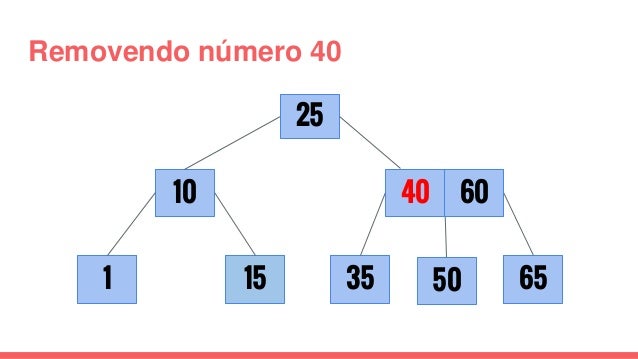

    88. 88. Removendo número 40 1 35 25 15 10 6550 40 60

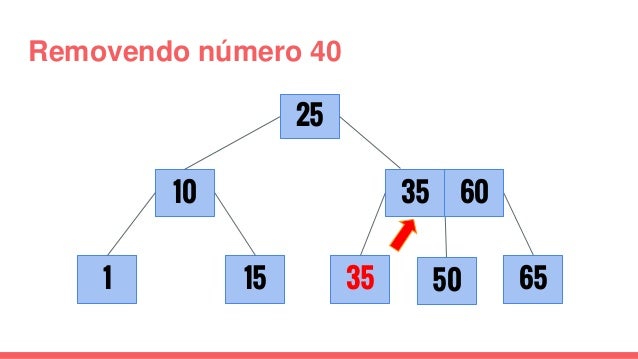

    89. 89. Removendo número 40 1 35 25 15 10 6550 35 60

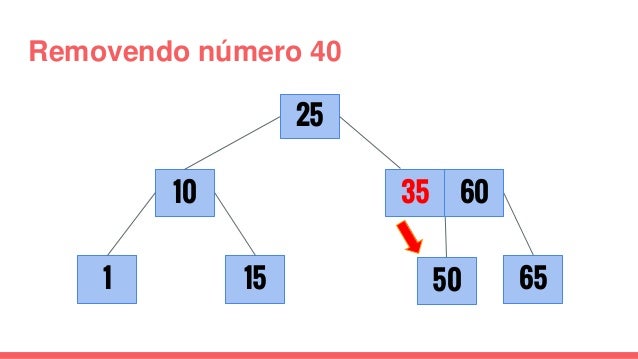

    90. 90. Removendo número 40 1 25 15 10 6550 35 60
    91. 91. Após remover 40 1 25 15 10 6535 60 50

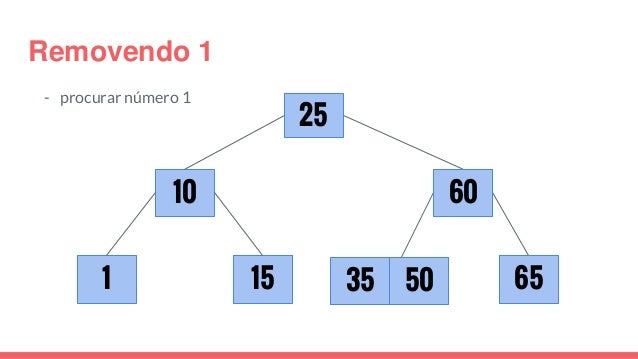

    92. 92. Removendo 1 - procurar número 1 1 25 15 10 6535 60 50

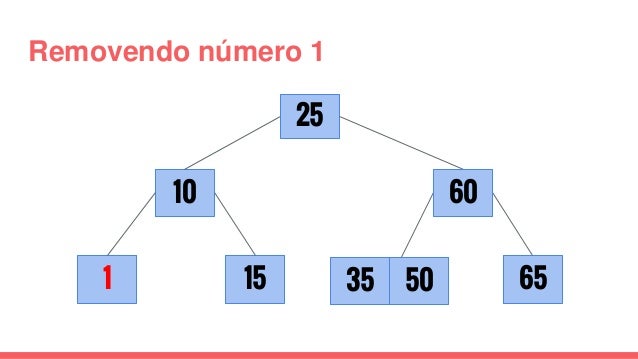

    93. 93. Removendo número 1 1 25 15 10 6535 60 50
    94. 94. Removendo número 1 25 15 10 6535 60 50

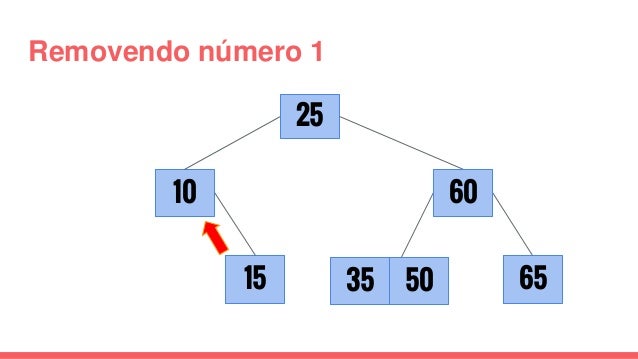

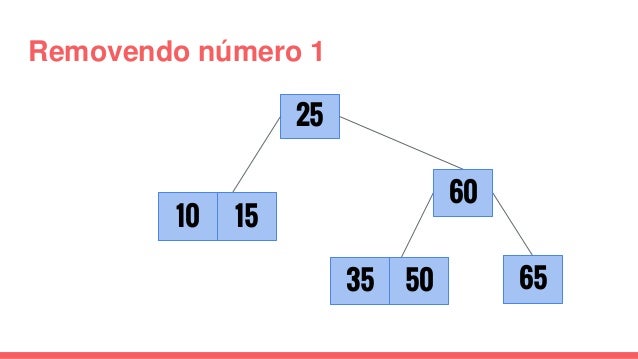

    95. 95. Removendo número 1 25 10 6535 60 50 15

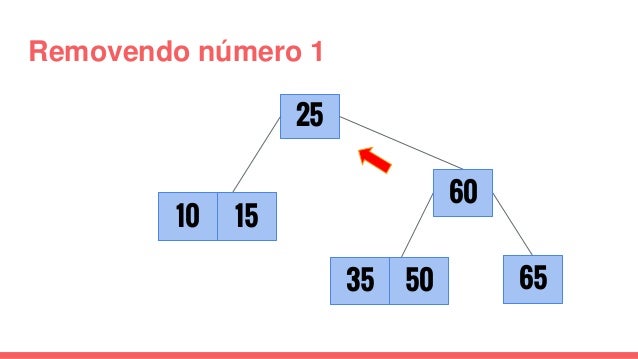

    96. 96. Removendo número 1 25 10 6535 60 50 15

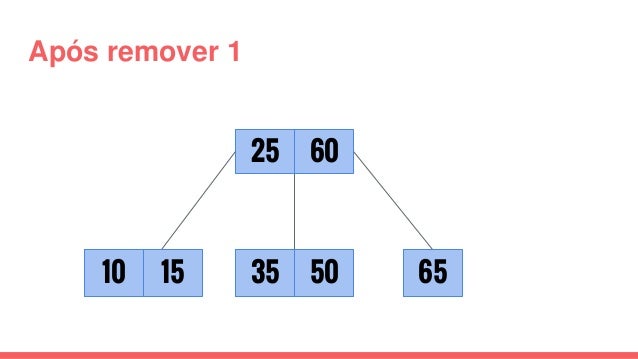

    97. 97. Após remover 1 25 10 6535 60 5015

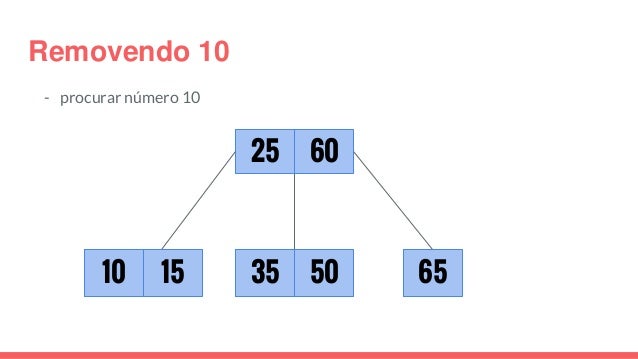

    98. 98. Removendo 10 - procurar número 10 25 10 6535 60 5015

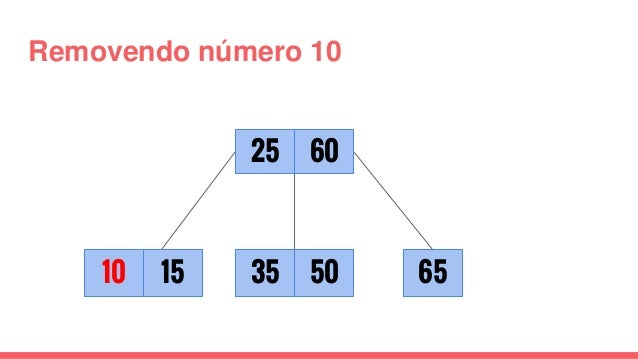

    99. 99. Removendo número 10 25 10 6535 60 5015
    100. 100. Após remover 10 25 6535 60 5015

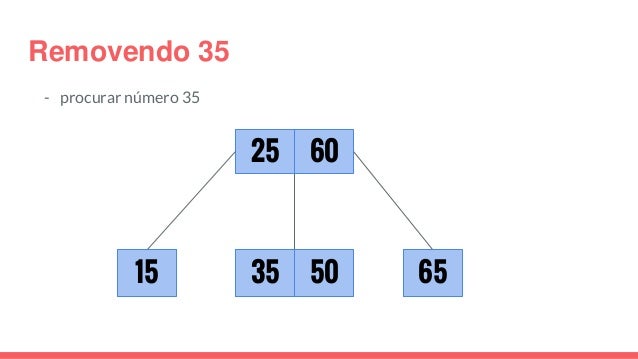

    101. 101. Removendo 35 - procurar número 35 25 6535 60 5015

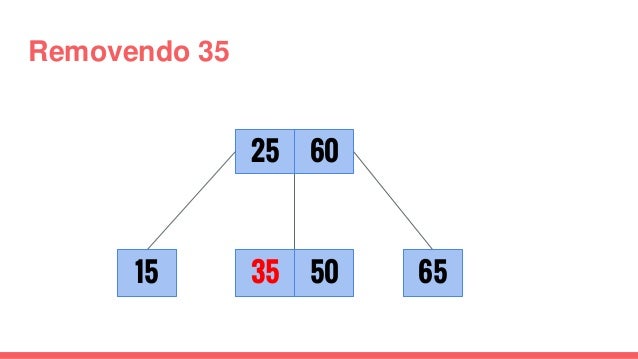

    102. 102. Removendo 35 25 6535 60 5015

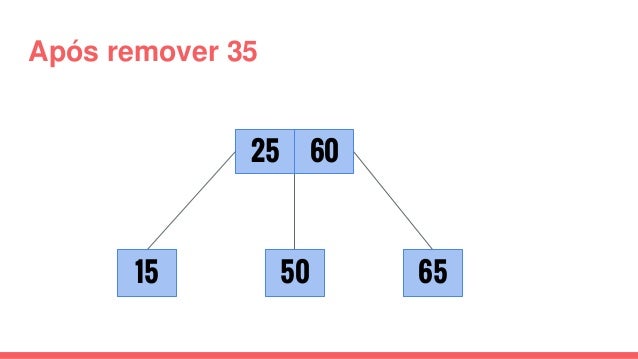

    103. 103. Após remover 35 25 65 60 5015
    104. 104. Removendo 60 - procurar número 60 25 65 60 5015

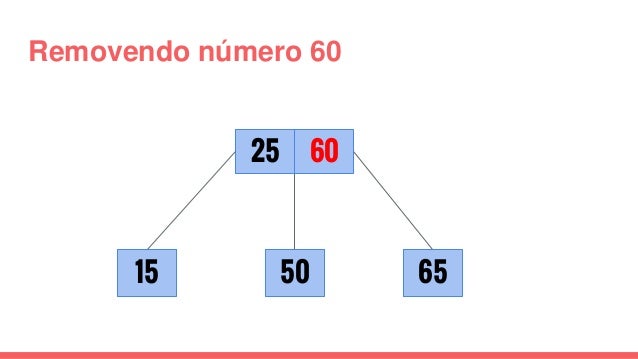

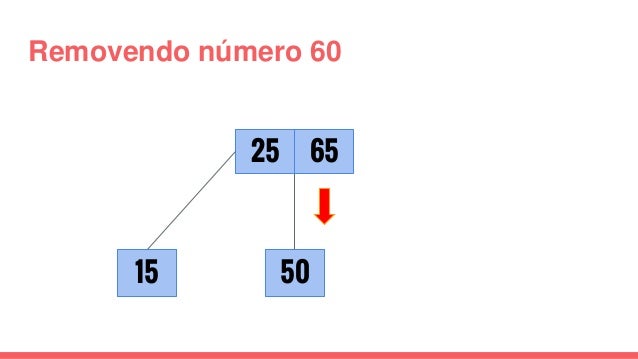

    105. 105. Removendo número 60 25 65 60 5015

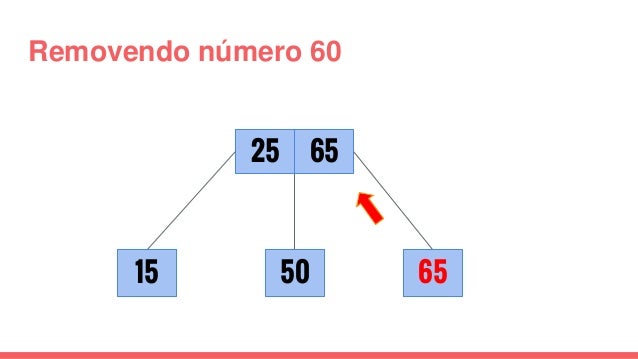

    106. 106. Removendo número 60 25 65 65 5015
    107. 107. Removendo número 60 25 65 5015

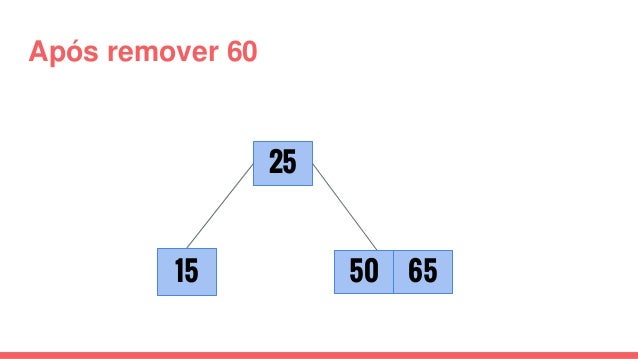

    108. 108. Após remover 60 25 655015
    109. 109. Removendo 65 - procurar número 65 25 655015

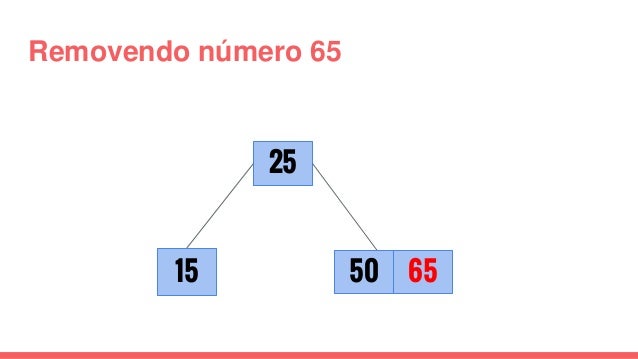

    110. 110. Removendo número 65 25 655015
    111. 111. Após remover 65 - procurar número 65 25 5015

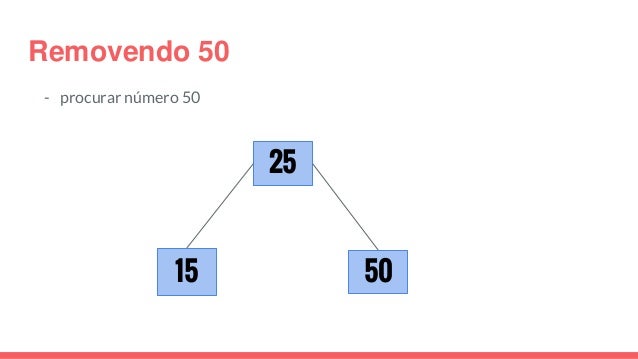

    112. 112. Removendo 50 - procurar número 50 25 5015

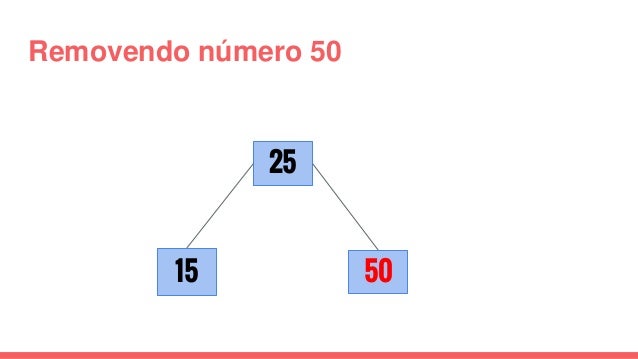

    113. 113. Removendo número 50 25 5015

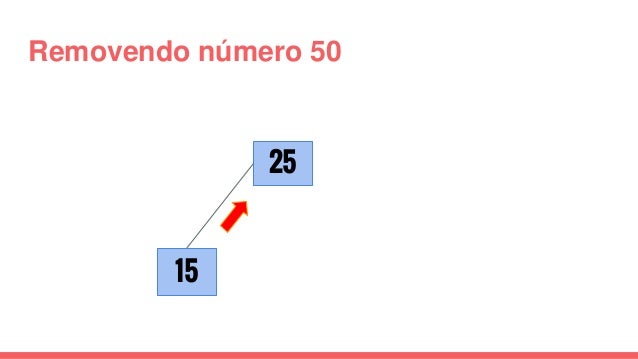

    114. 114. Removendo número 50 25 15

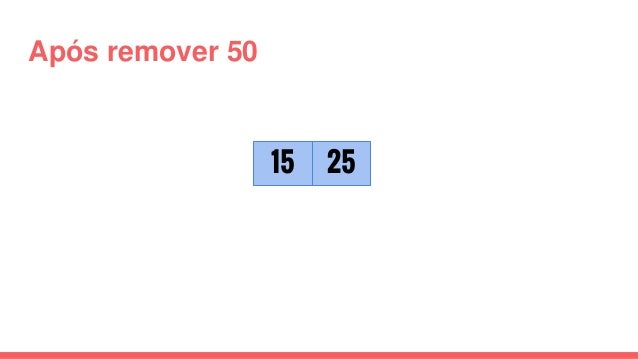

    115. 115. Após remover 50 2515

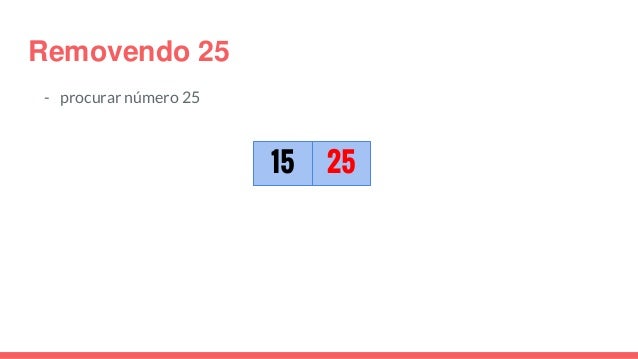

    116. 116. Removendo 25 - procurar número 25 2515

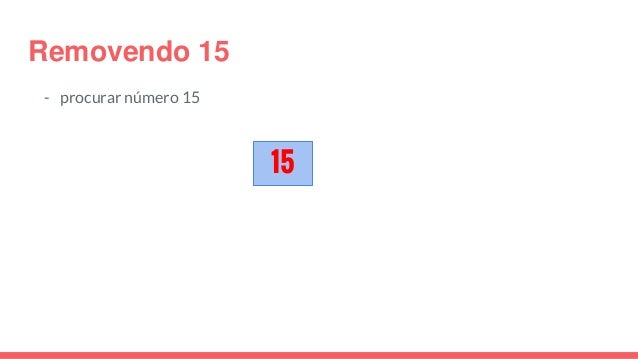

    117. 117. Removendo 15 - procurar número 15 15

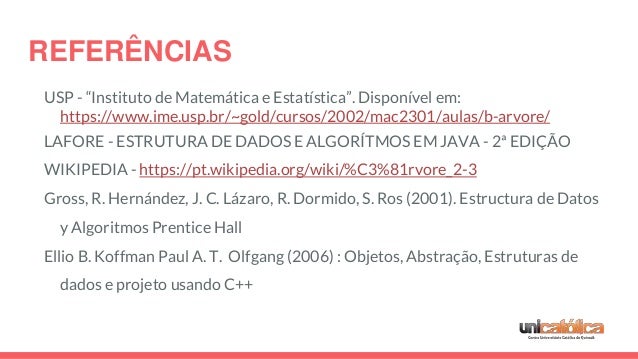

    118. 118. REFERÊNCIAS USP - “Instituto de Matemática e Estatística”. Disponível em: https://www.ime.usp.br/~gold/cursos/2002/mac2301/aulas/b-arvore/ LAFORE - ESTRUTURA DE DADOS E ALGORÍTMOS EM JAVA - 2ª EDIÇÃO WIKIPEDIA - https://pt.wikipedia.org/wiki/%C3%81rvore_2-3 Gross, R. Hernández, J. C. Lázaro, R. Dormido, S. Ros (2001). Estructura de Datos y Algoritmos Prentice Hall Ellio B. Koffman Paul A. T. Olfgang (2006) : Objetos, Abstração, Estruturas de dados e projeto usando C++
    119. 119. Muito obrigado!!!
